前回は、グリッドの口径を変えてのテストでしたが、今回は照射パターンがきれいだったφ3mmのストローを使用して、長さを変更してのテストをおこないました。

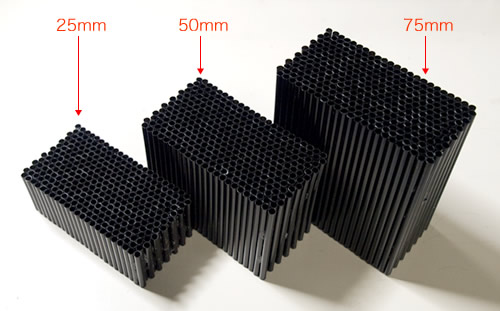

長さは、25mm、50mm、75mmです。

また、発光部が大きいストロボ（PE-36S）での照射テストもおこないました。

ストロボから1mの壁に向かって照射しています。
撮れたデータをPhotoShopで中心を白色、外周を黒色に調整し、右下は、20段階のポスタリゼーションをかけています。

照射パターンのテスト

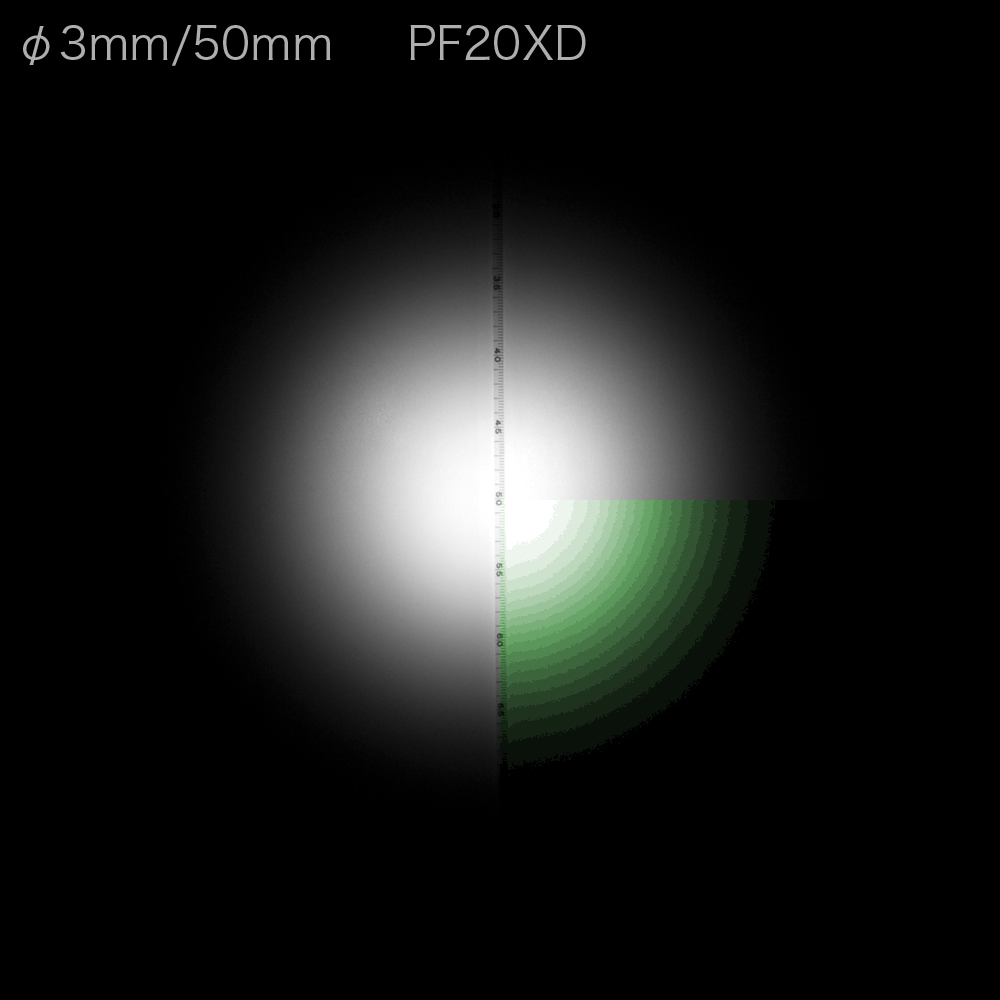

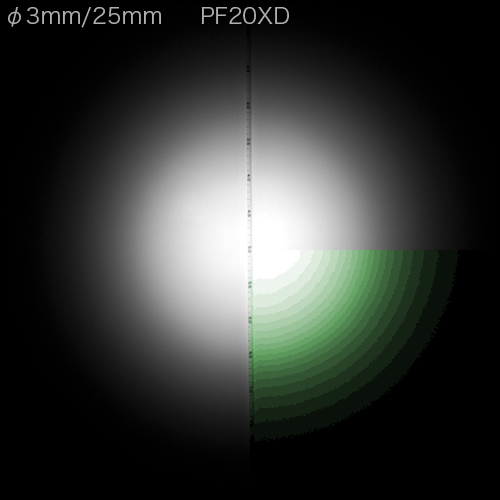

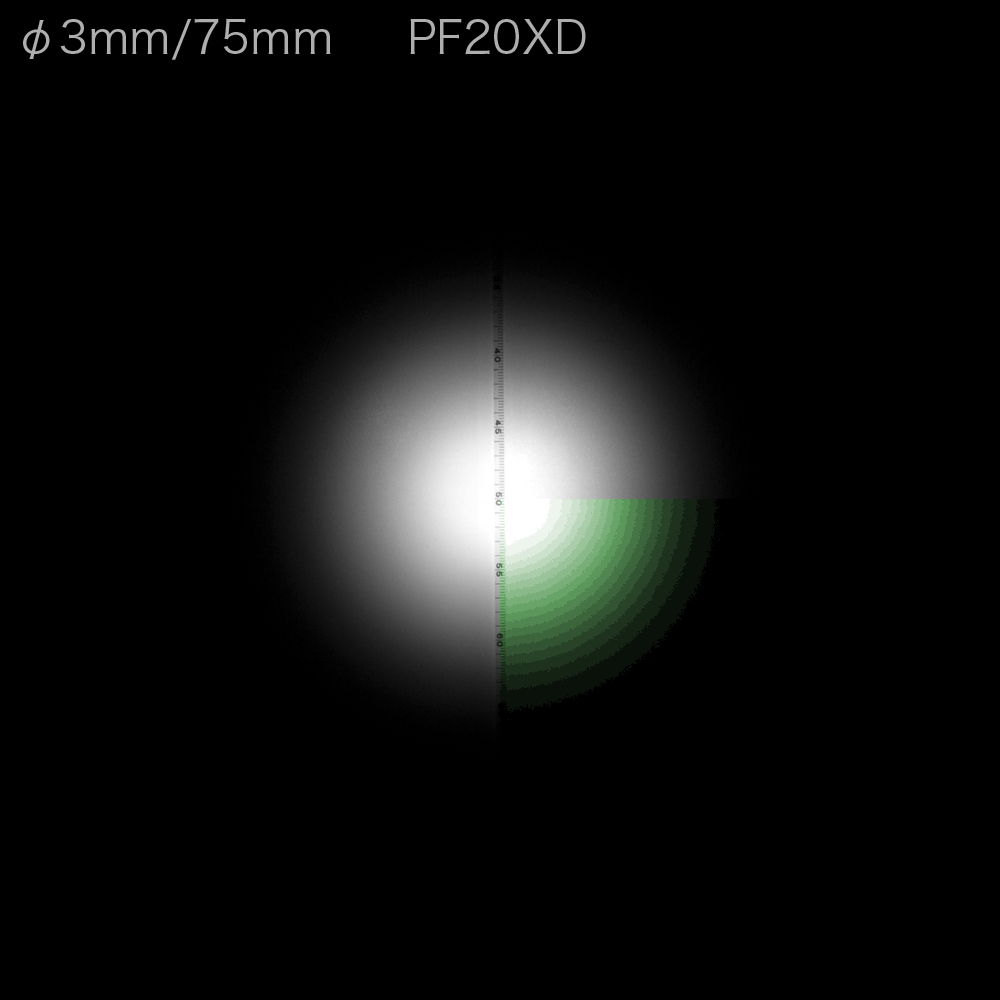

使用ストロボ：PF20XD

まずは前回同様、PF20XDで長さ違いのグリッドを装着してのテストです。

※画像をクリックすると拡大画像を表示します。

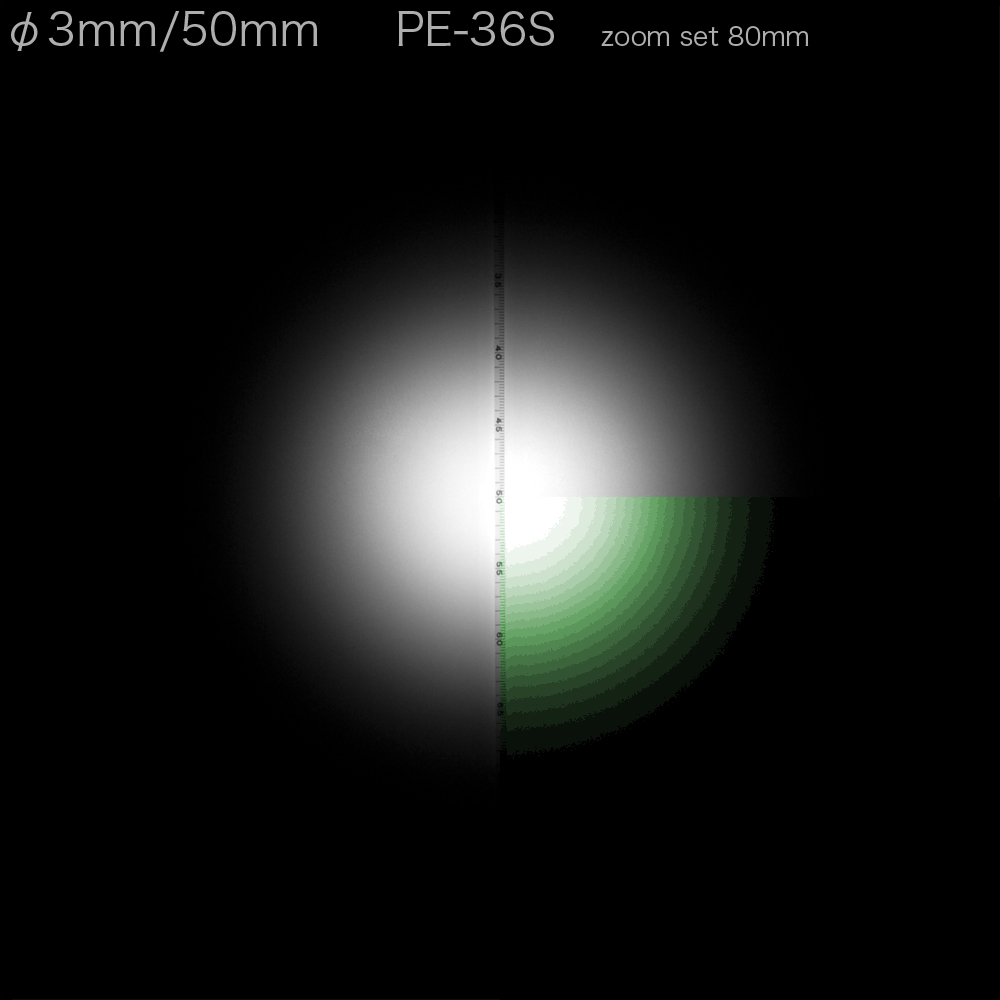

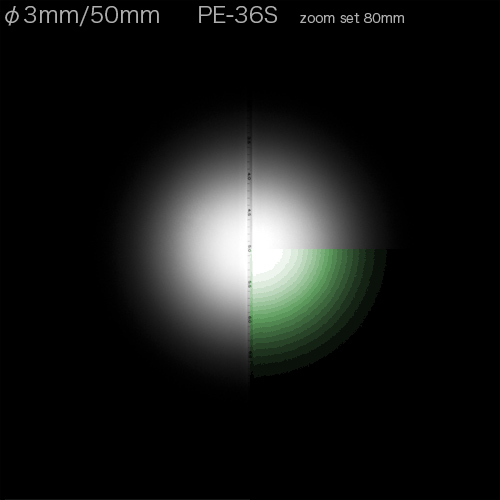

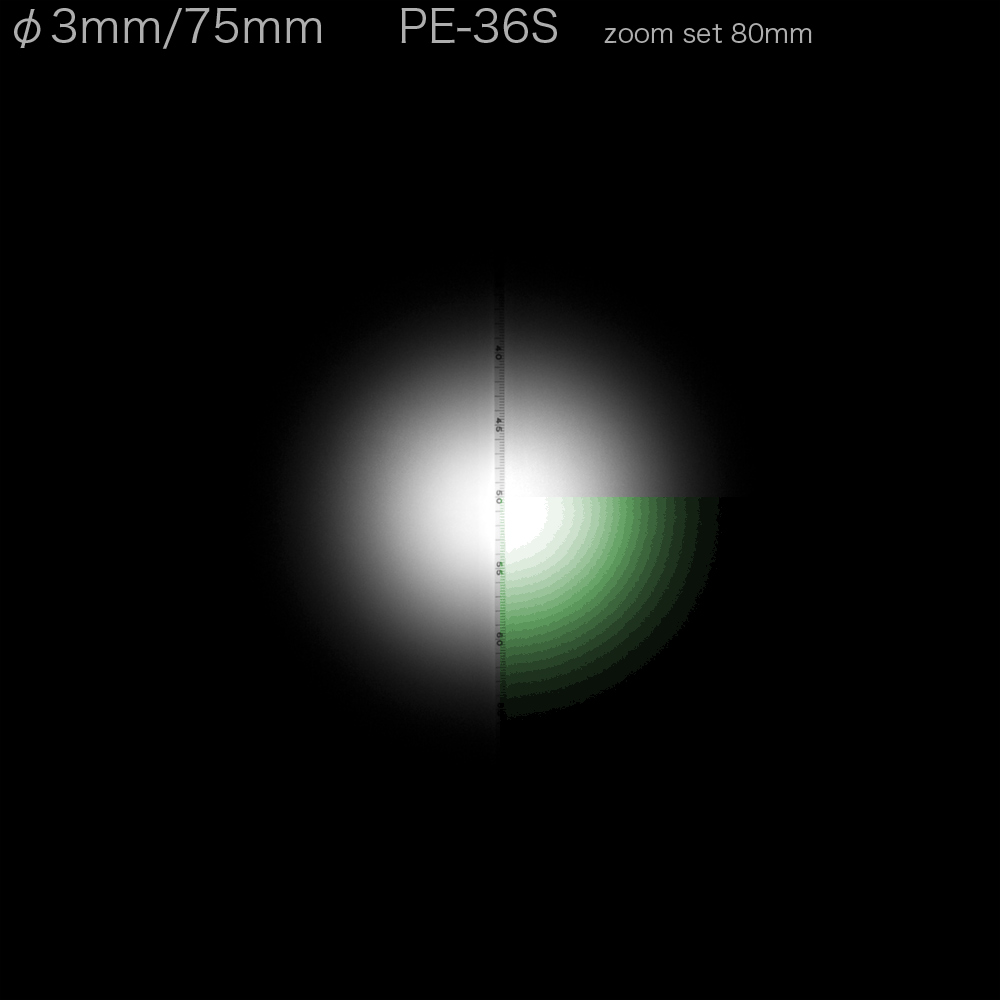

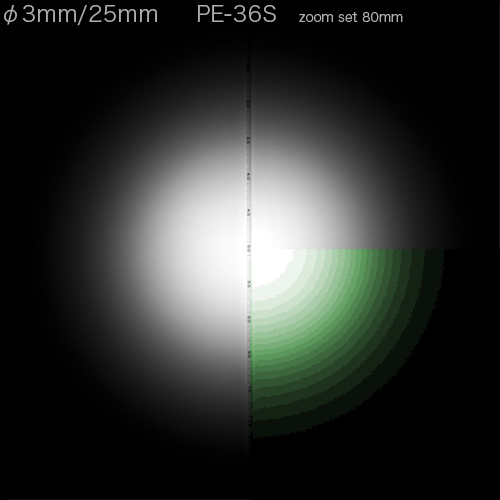

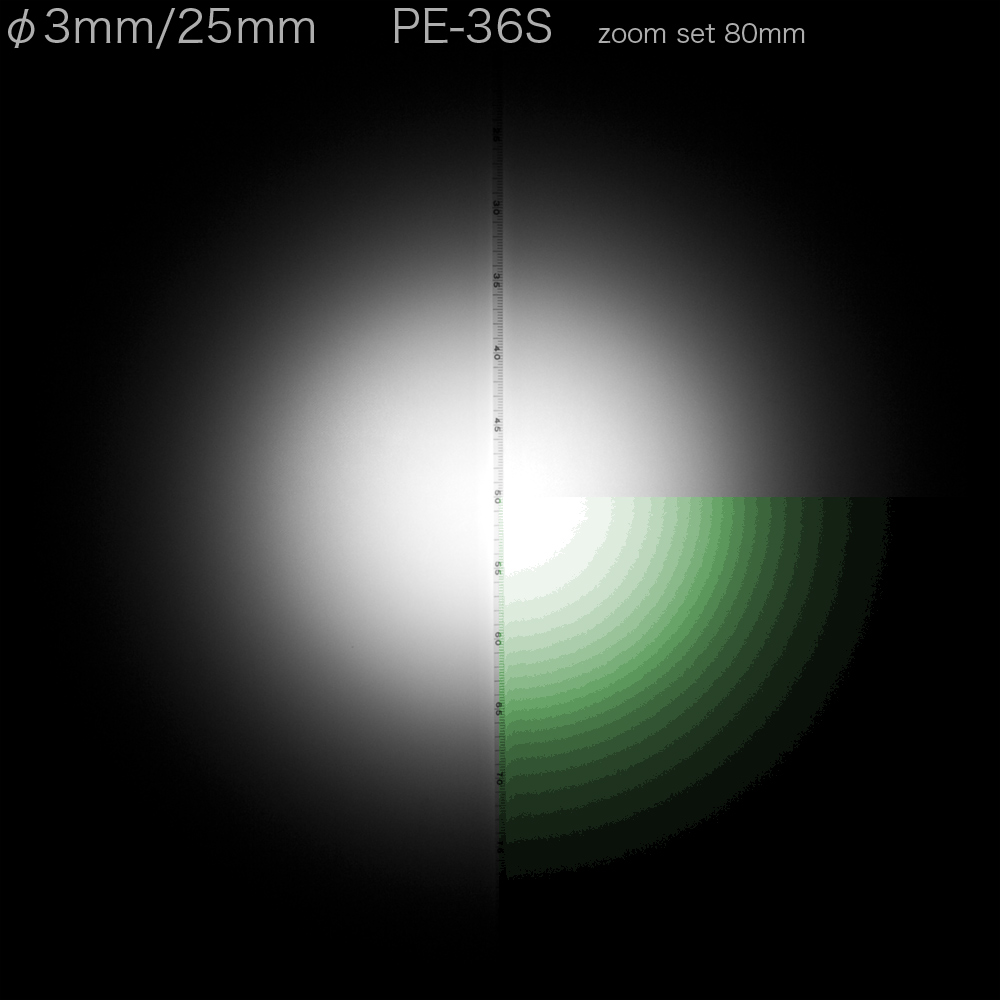

使用ストロボ：PE-36S

発光部が大きなストロボでのテストです。
このストロボは照射角度のズーム機能がありますので80mmにセットしています。
グリッドはPF20XDと同じものを使用しています。

※画像をクリックすると拡大画像を表示します。

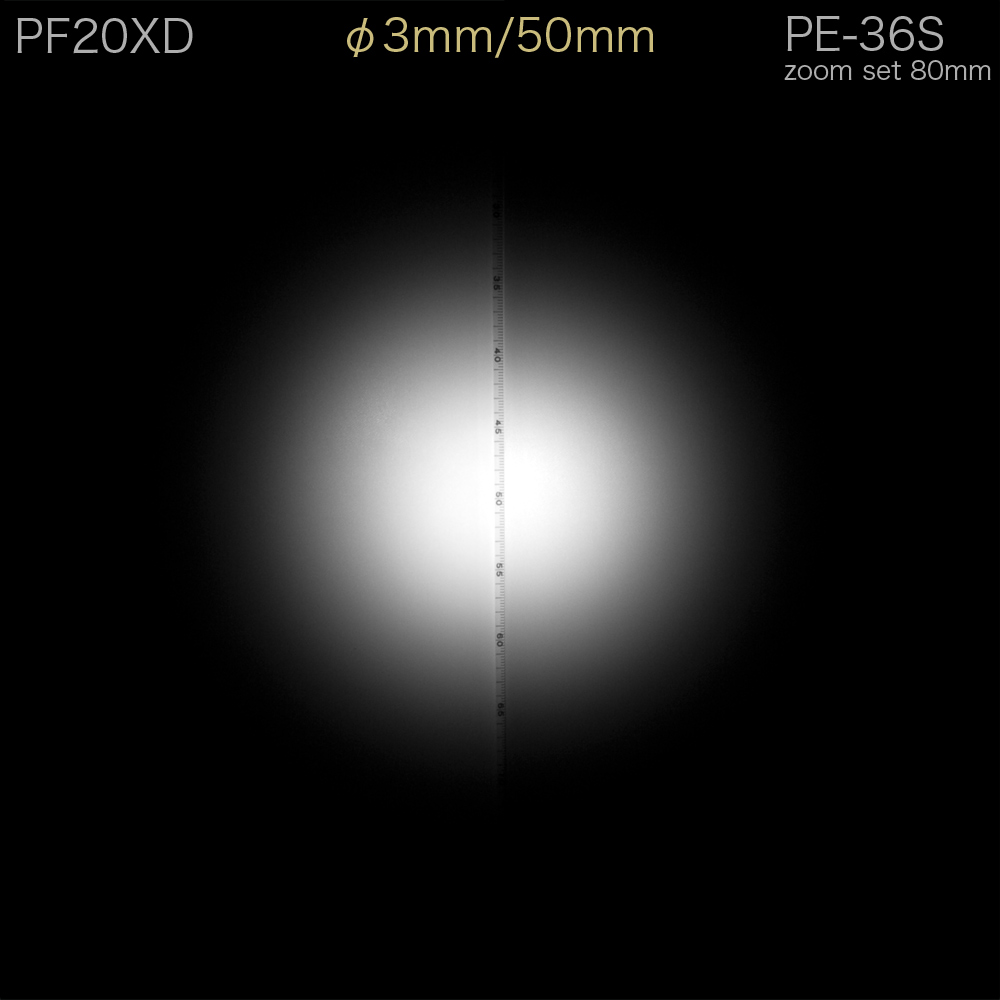

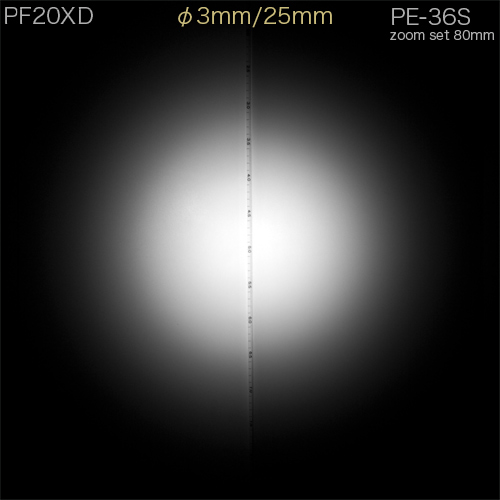

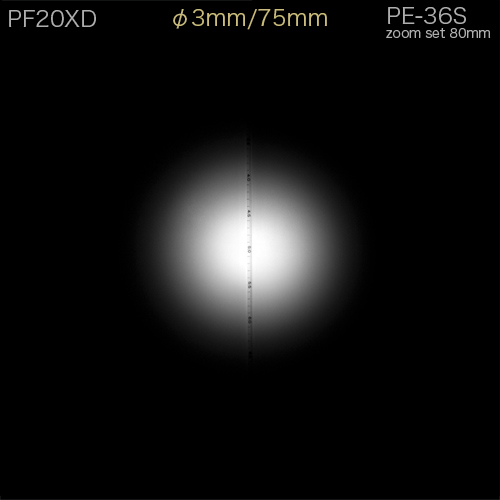

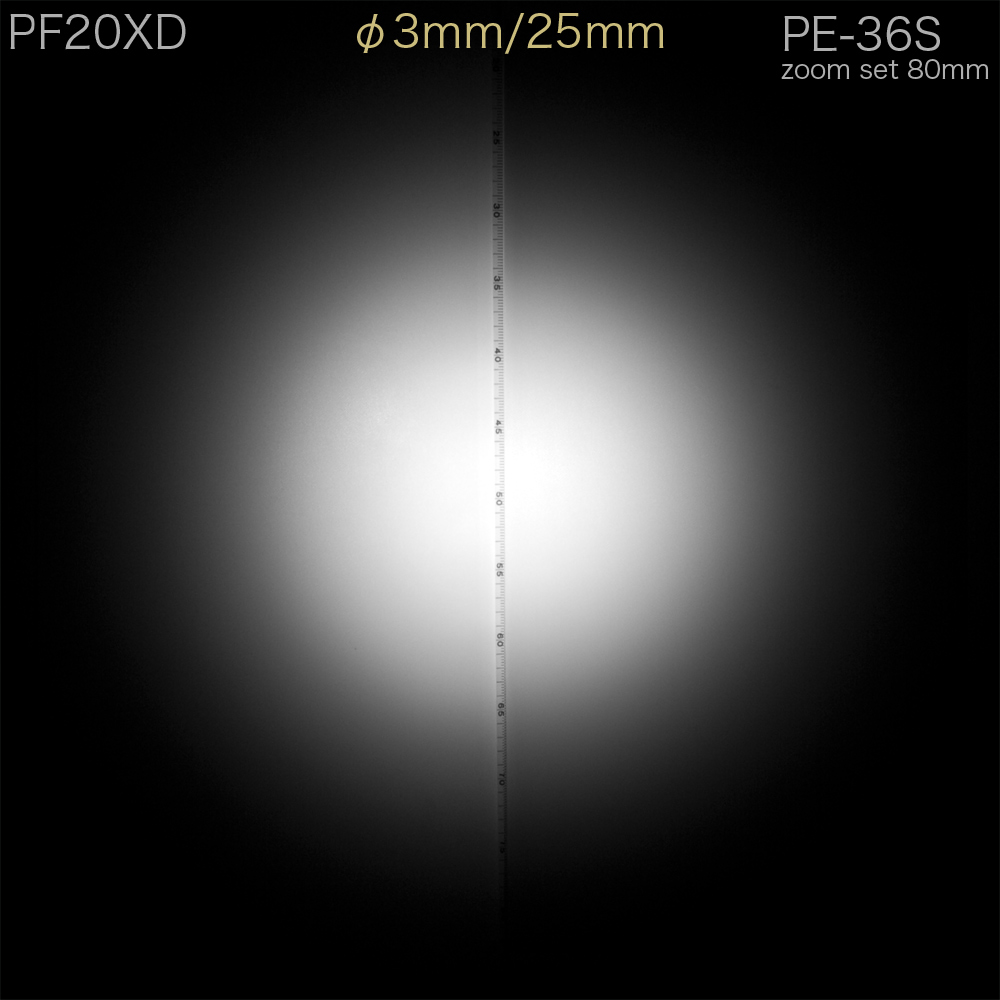

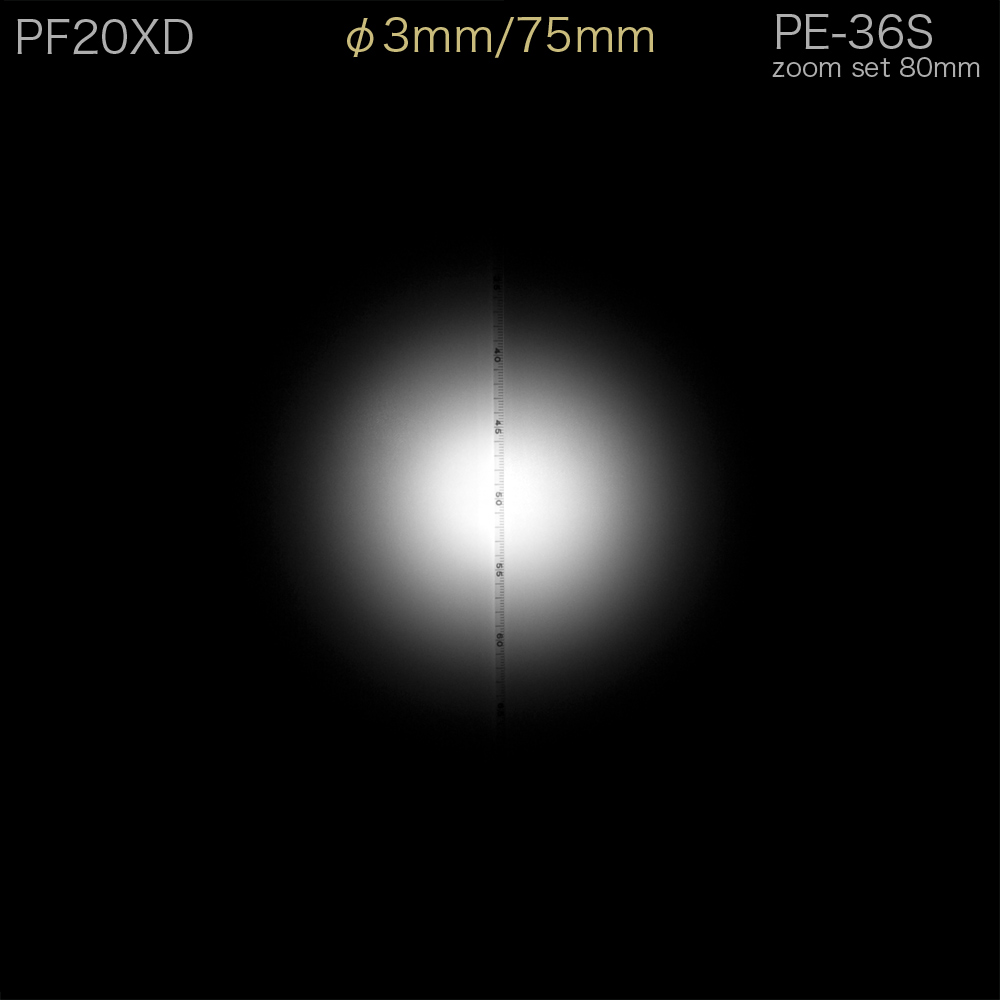

照射パターンの比較

左：PF20XD
右：PE-36S

PE-36Sは照射角度を80mmに設定しているせいかわずかに周辺光が減少しているようです。

※画像をクリックすると拡大画像を表示します。
