地獄のロードから脱し、やっと作り始めることが出来ました。

まずは構造の検討から。
照射角を制御するにはストローの長さを変えればよいのですが、照射角が小さくなるようにするとストローが長くなります。
それで問題無いのですが短いと持ち運びに便利かなと思い、グリッドのメッシュを変更することで照射角を変更することを考えました。

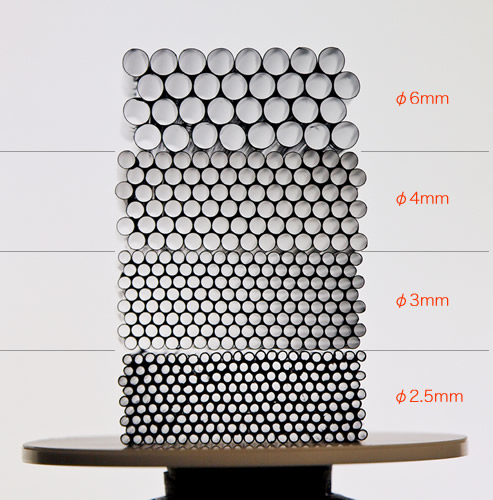

作ったグリッドは、2.5mm / 3mm / 4mm / 6mmの4種で長さは5cmに揃えました。

照射パターンのテスト

使用ストロボ：PF20XD

ストロボから1mの壁に向かって照射しています。

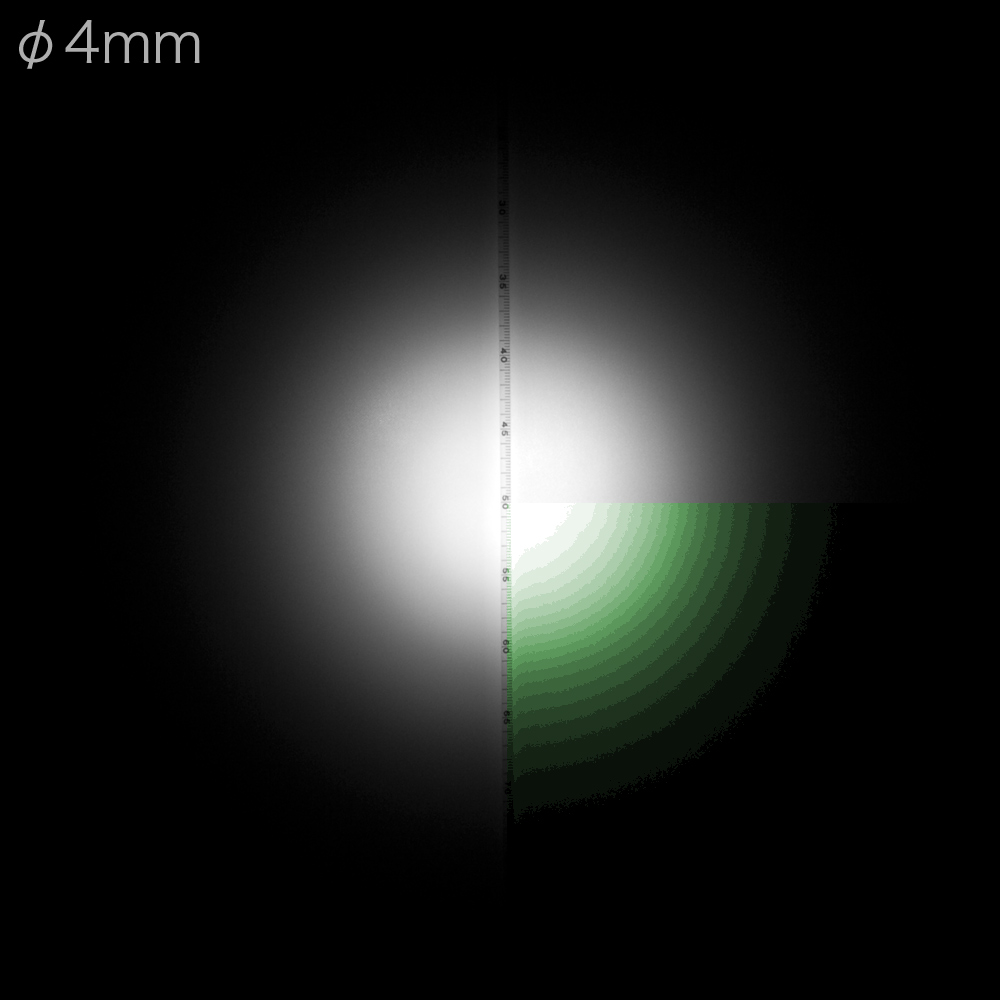

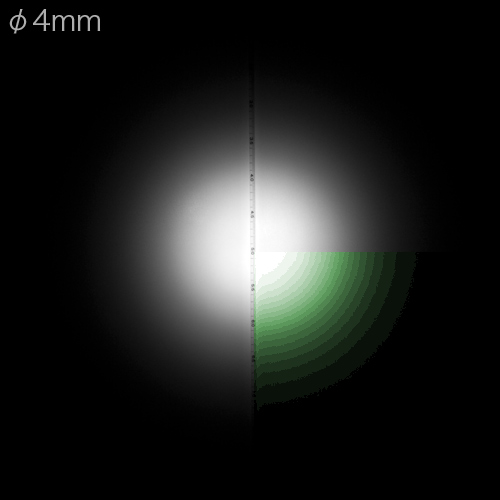

撮れたデータをPhotoShopで中心を白色、外周を黒色に調整し、右下は、20段階のポスタリゼーションをかけています。
※画像をクリックすると拡大画像を表示します。

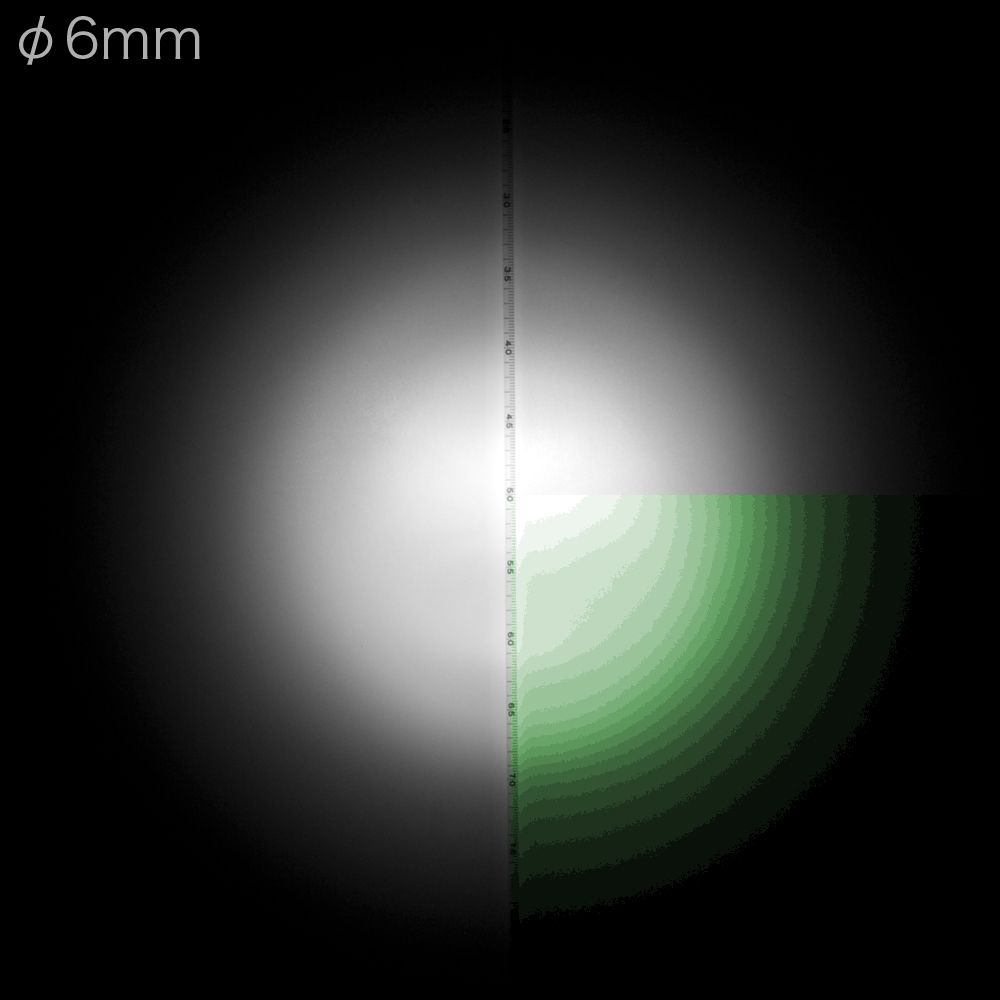

φ6mm
中心付近にムラがあります。
6mmのストローの内面は光沢がありましたので、そのせいでムラが出ているのではないかと思います。
（他のストローはマットな感じです）

5mmが無いのはラインナップになかったからです。

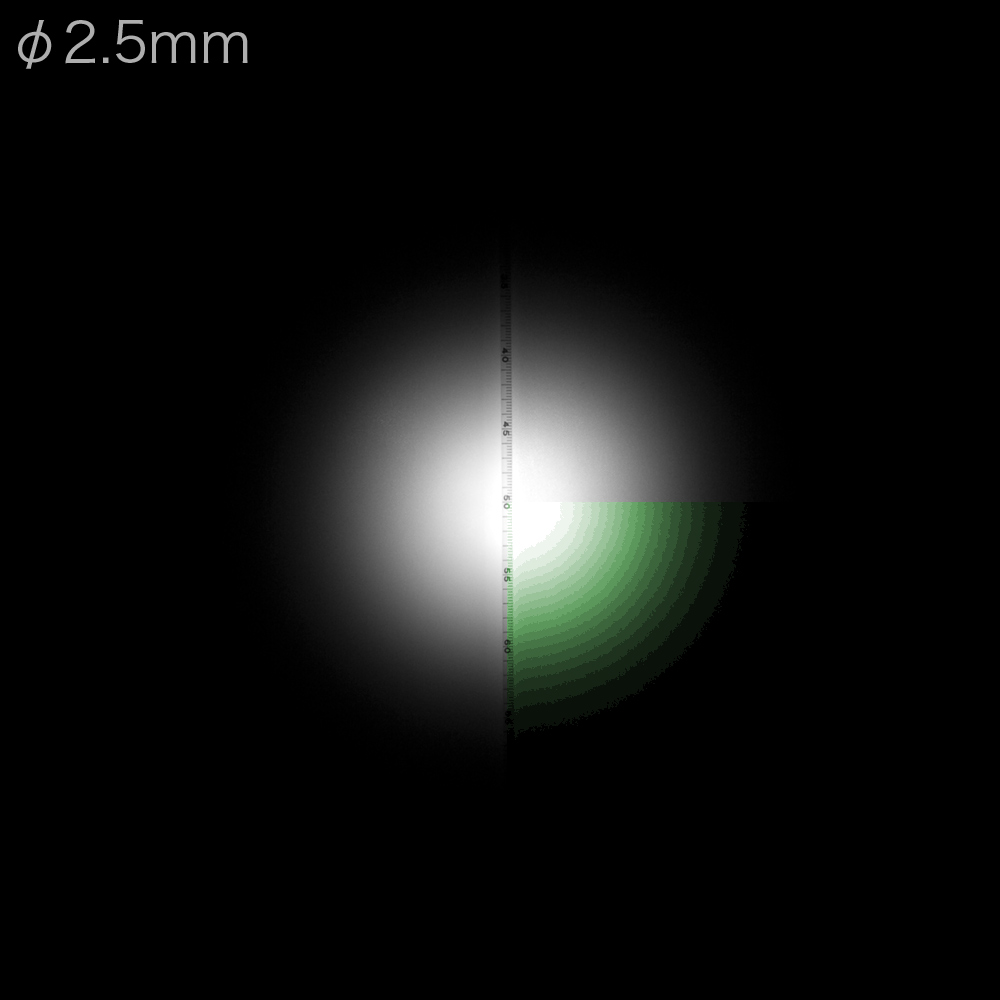

3mmと4mmの差に比べ、2.5mmと3mmの差が大きいのは2.5mmの素材の肉厚が厚いようで実際の口径が狭くなっているからではないかと思われます。
